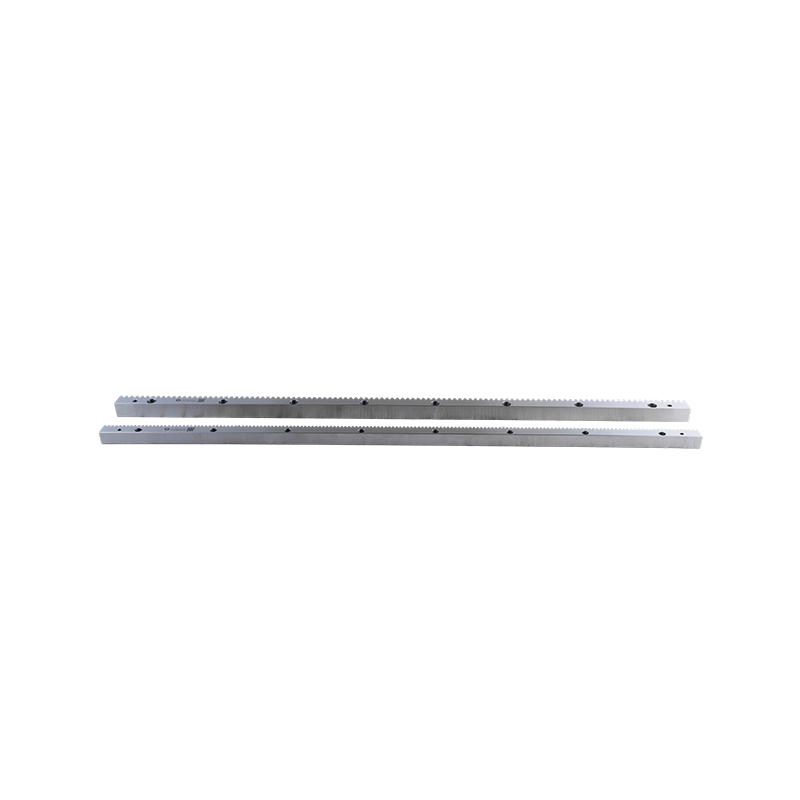

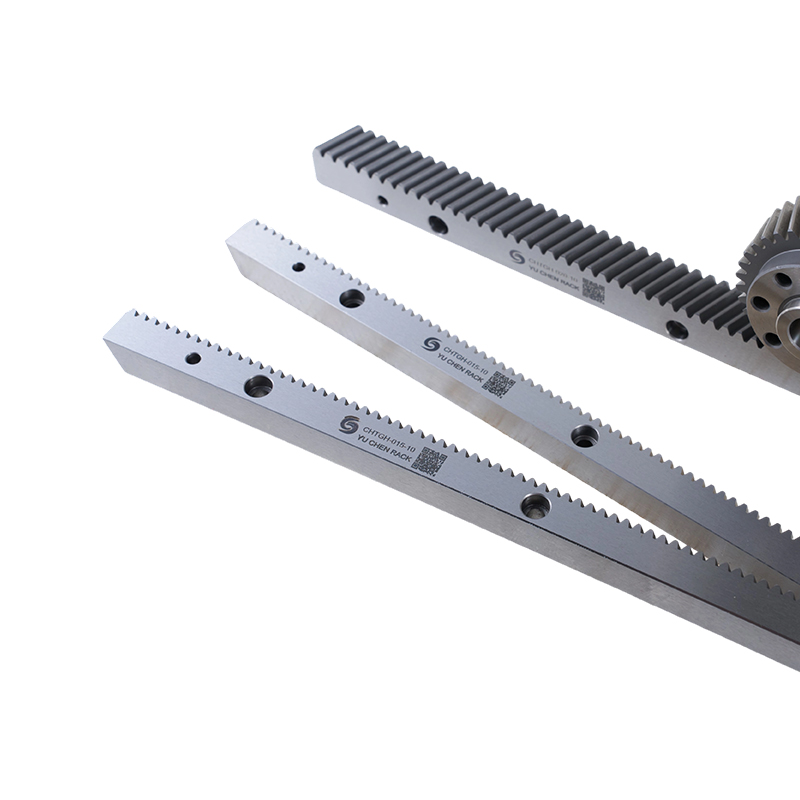

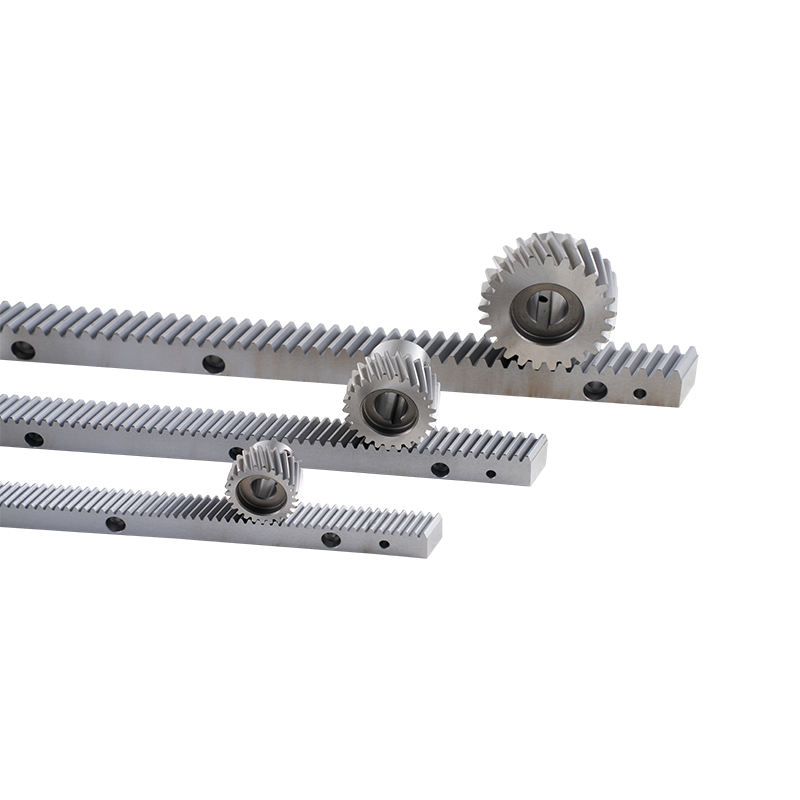

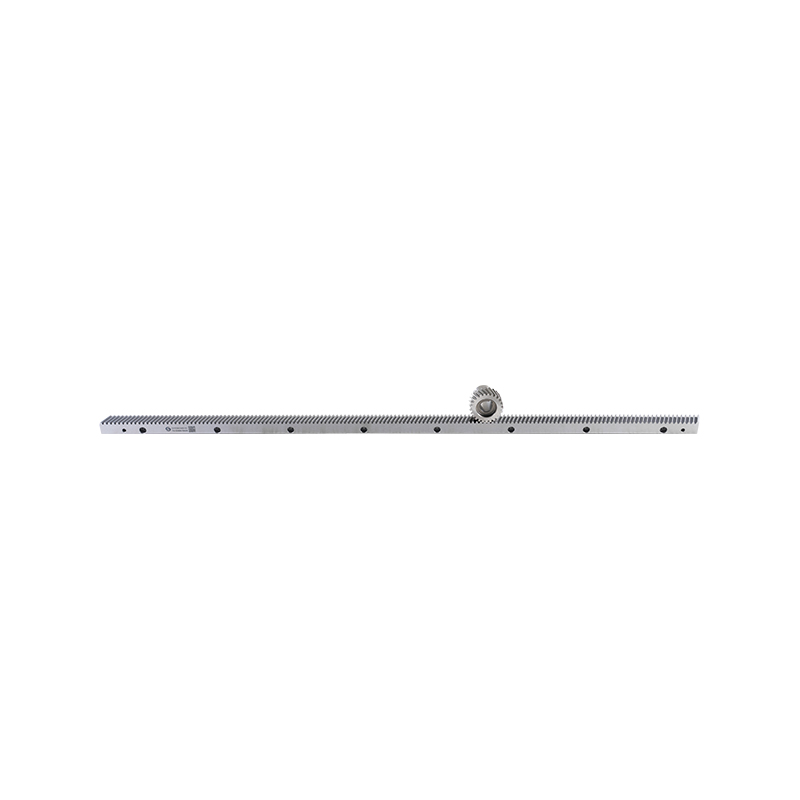

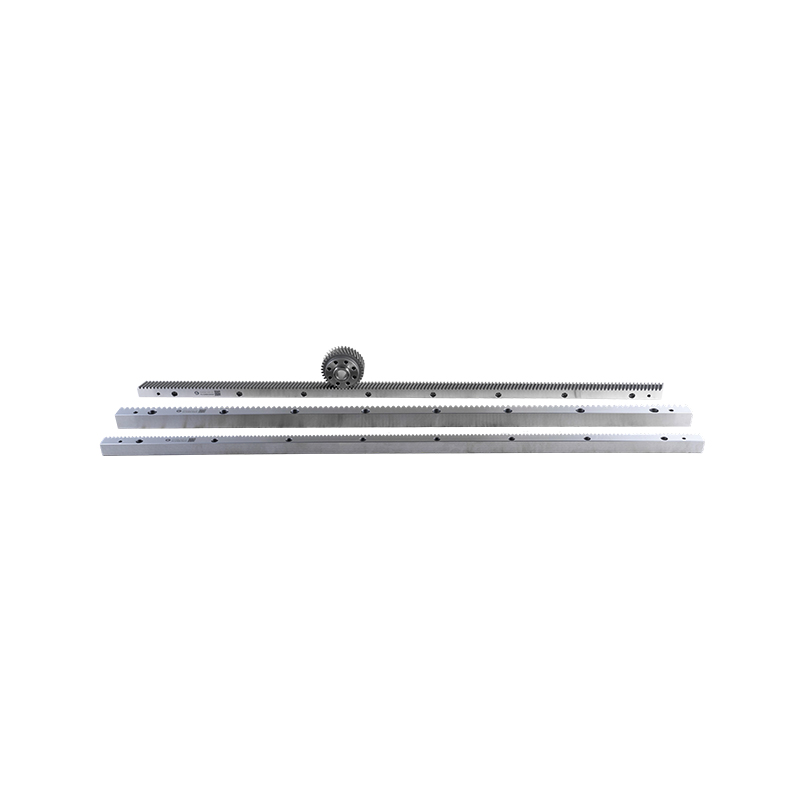

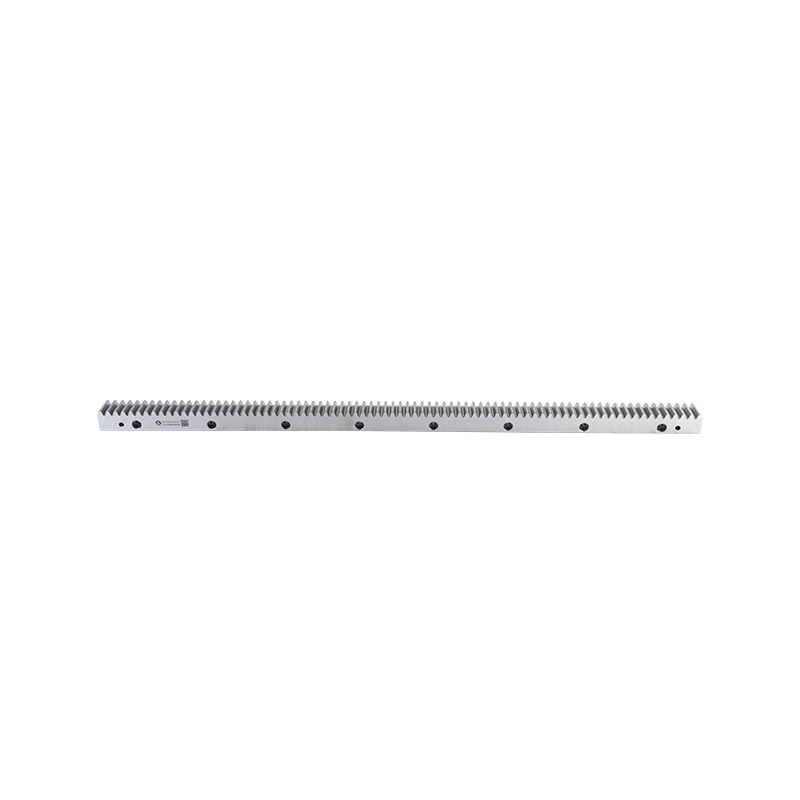

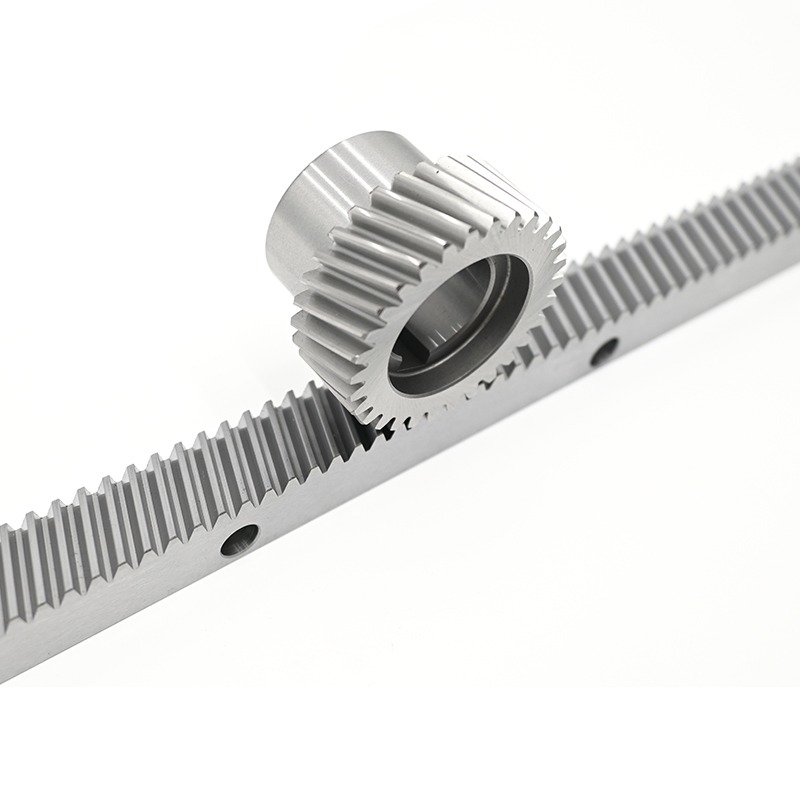

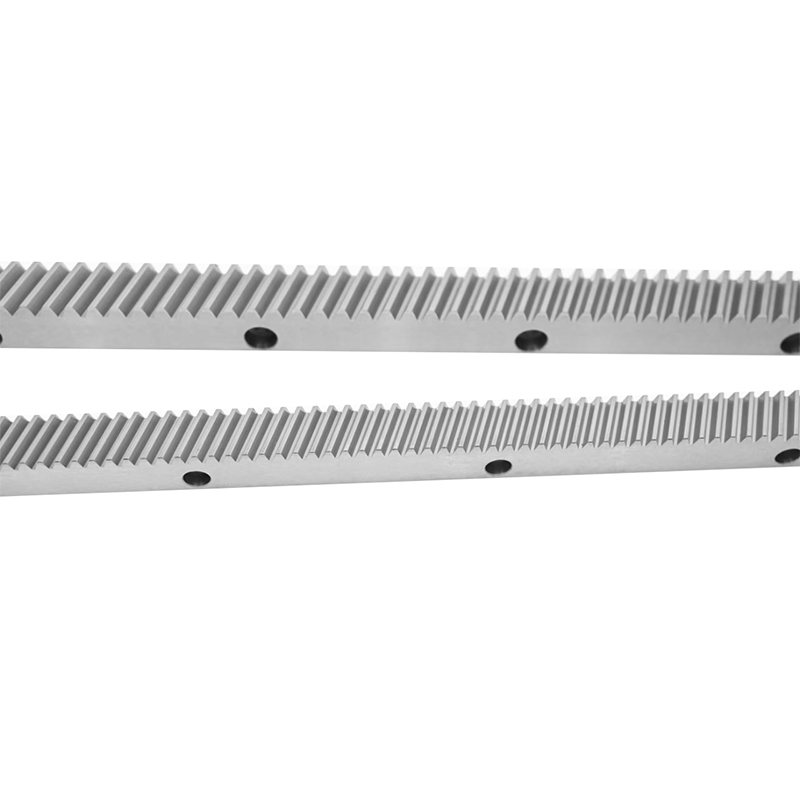

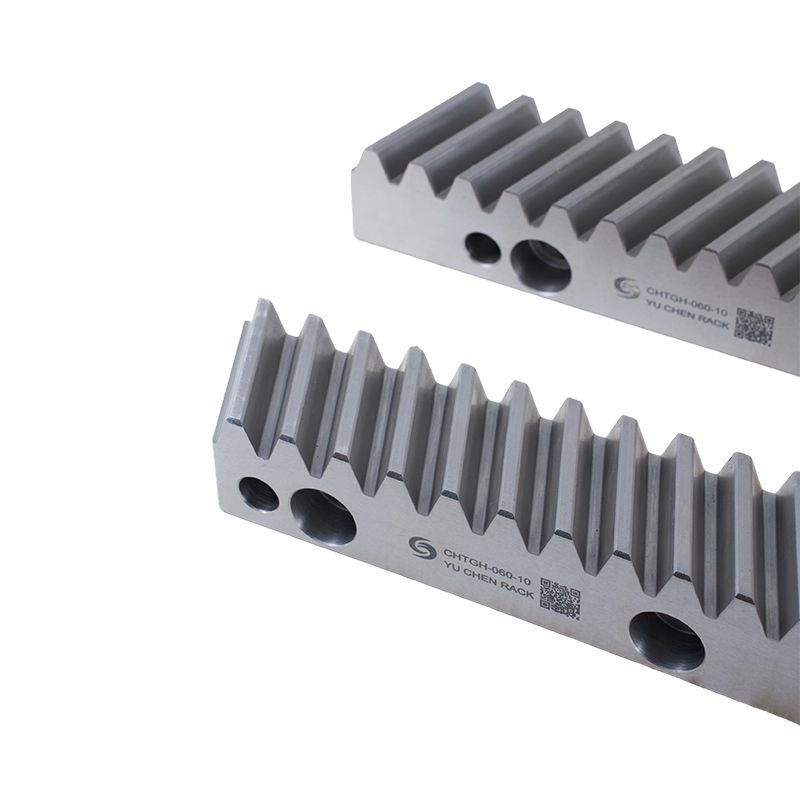

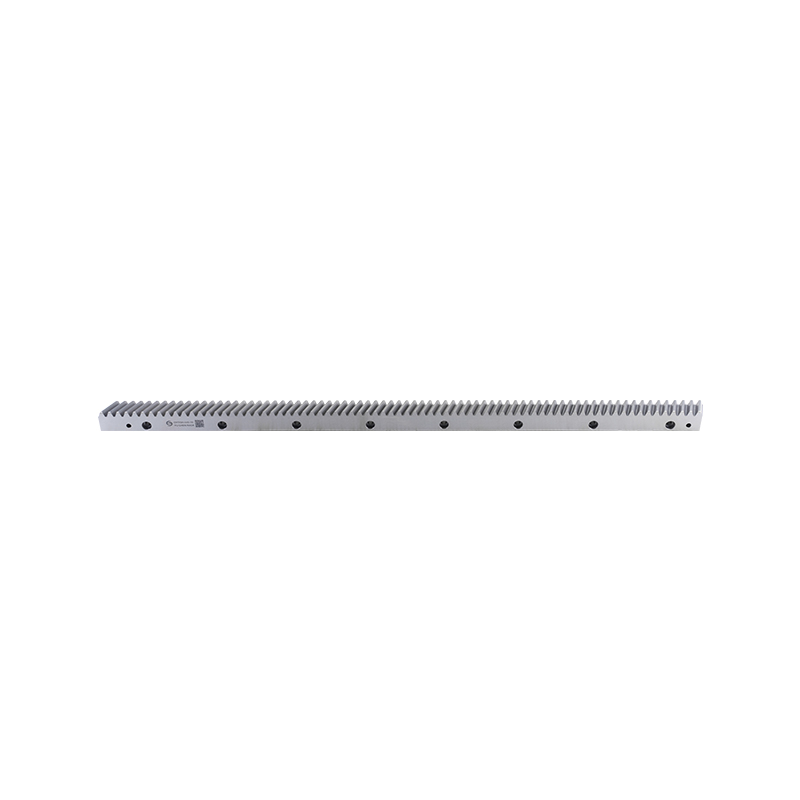

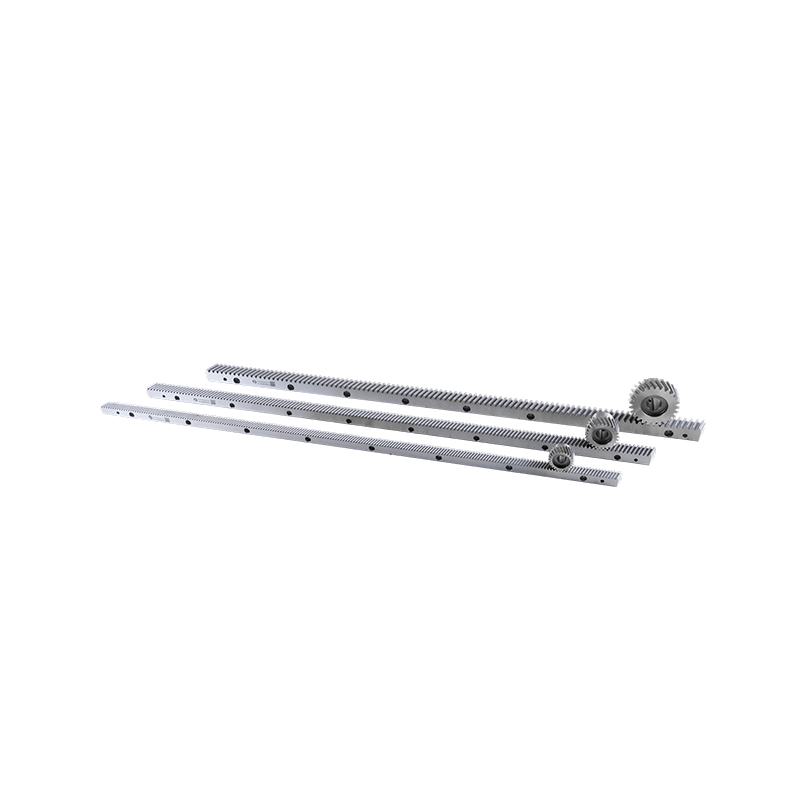

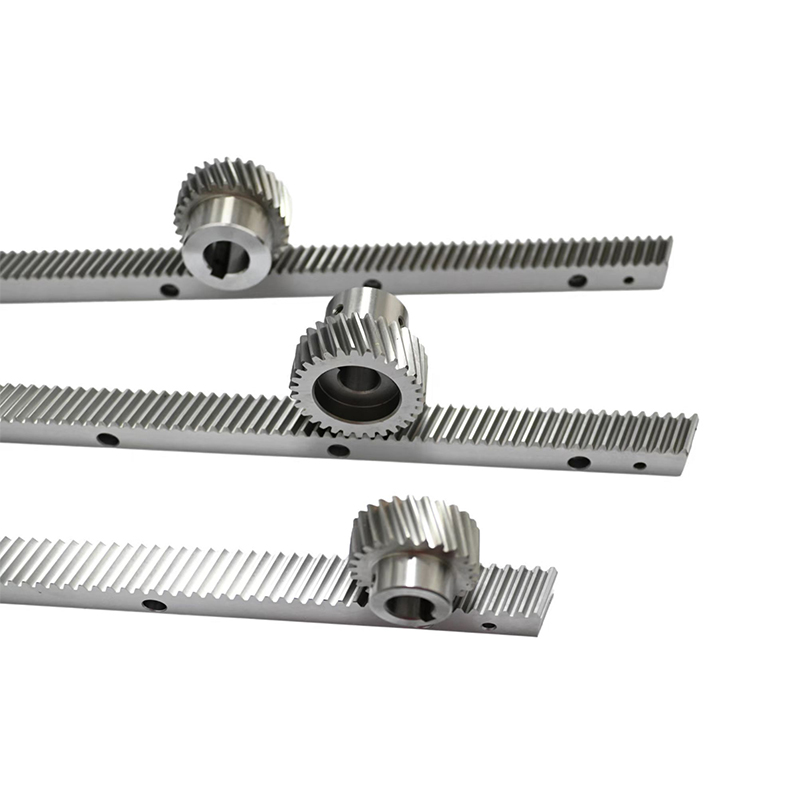

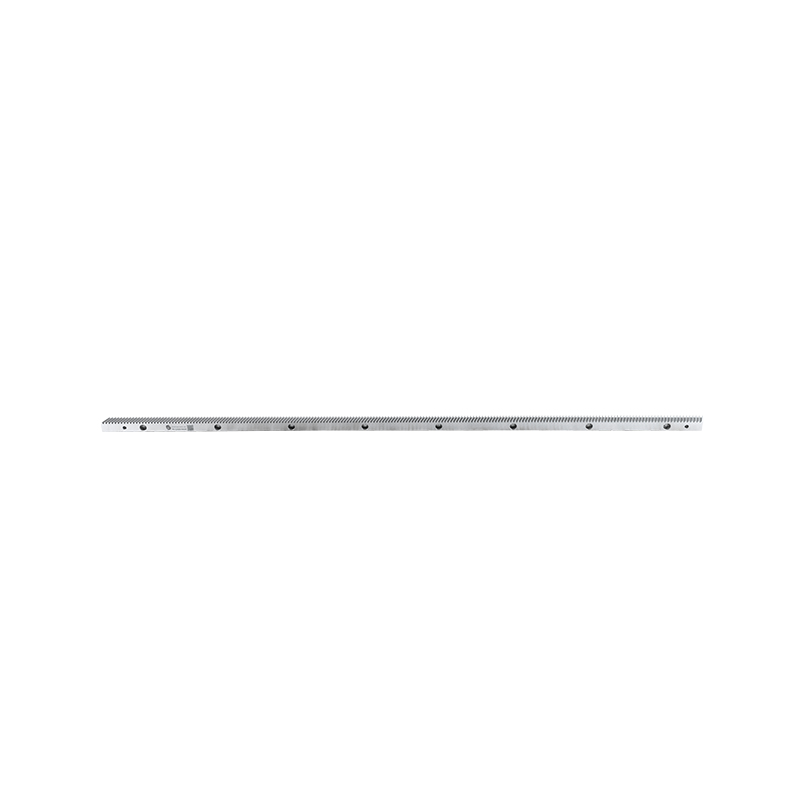

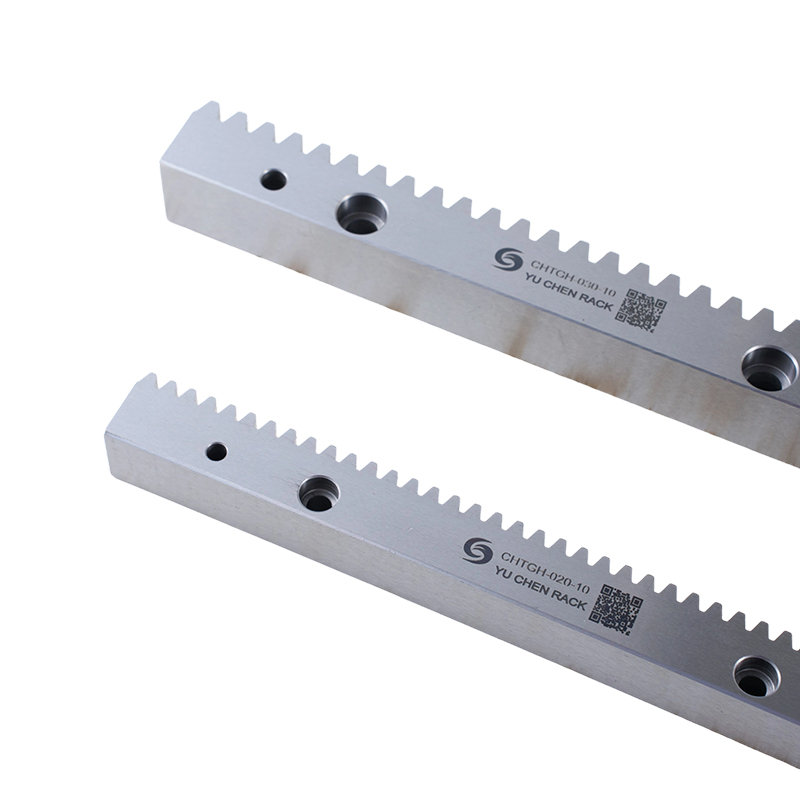

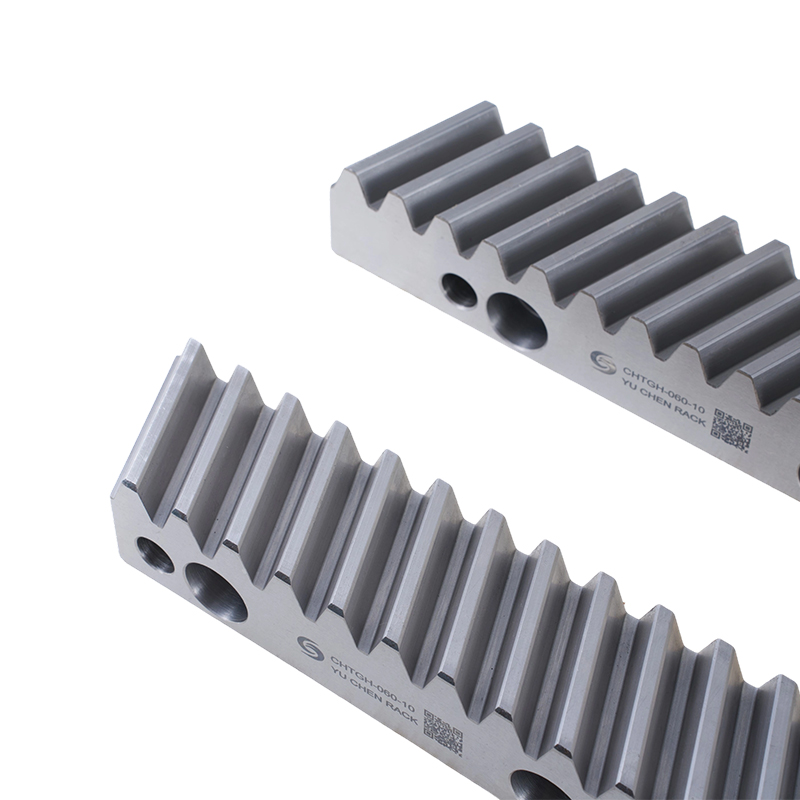

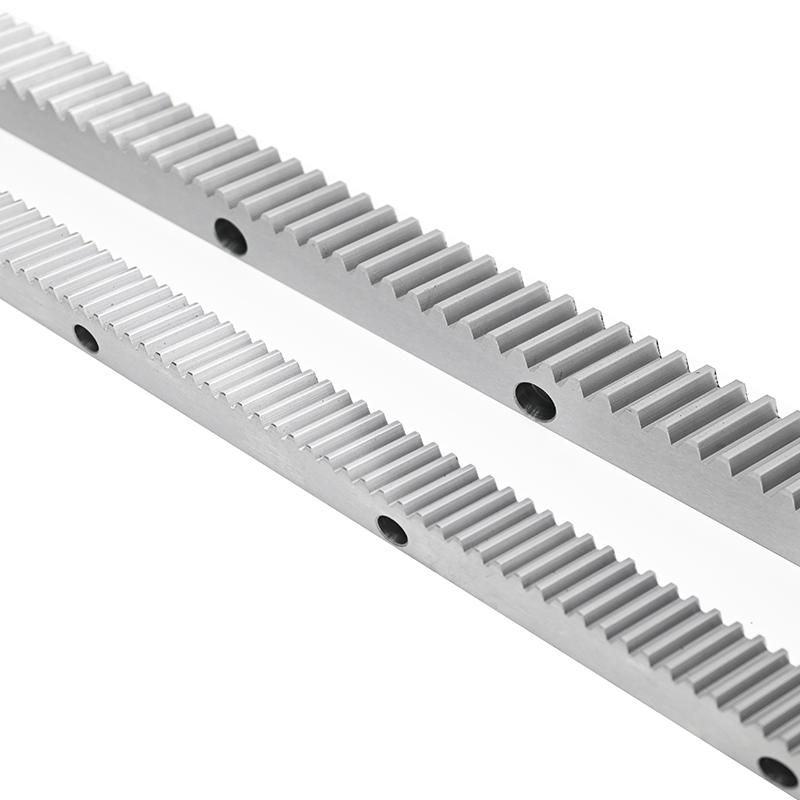

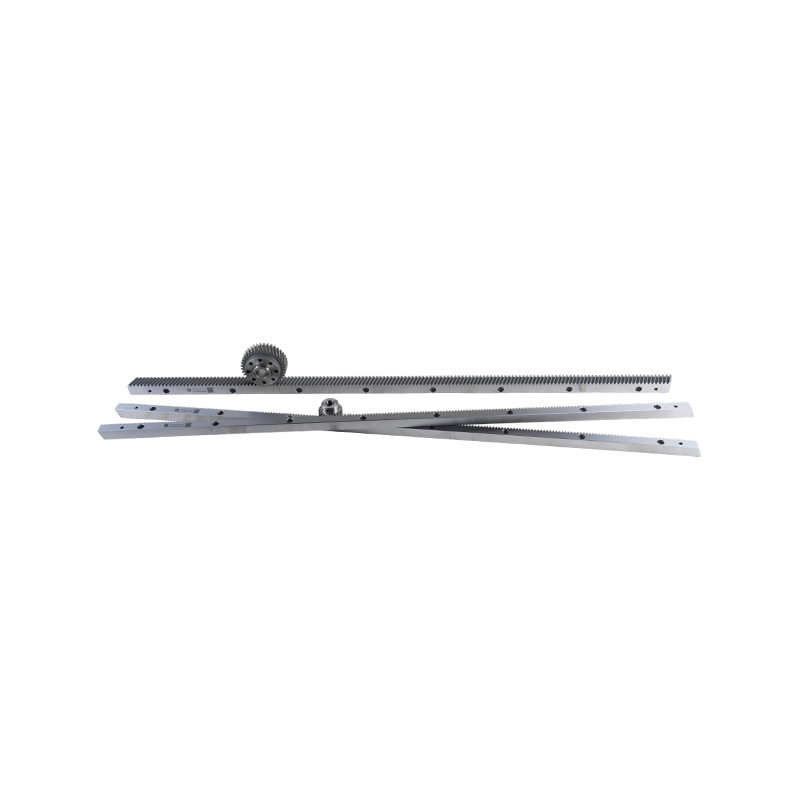

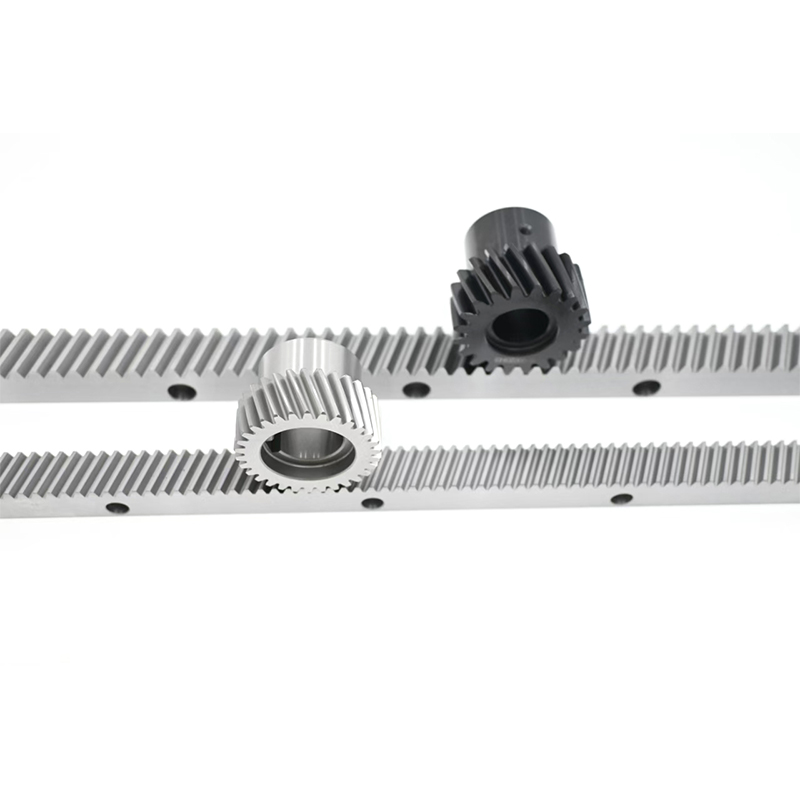

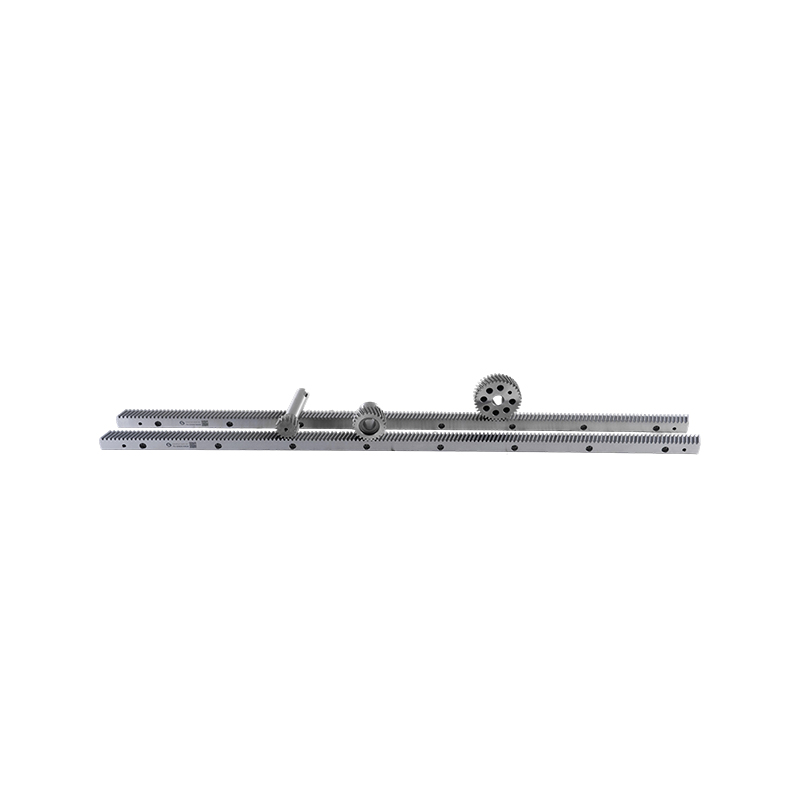

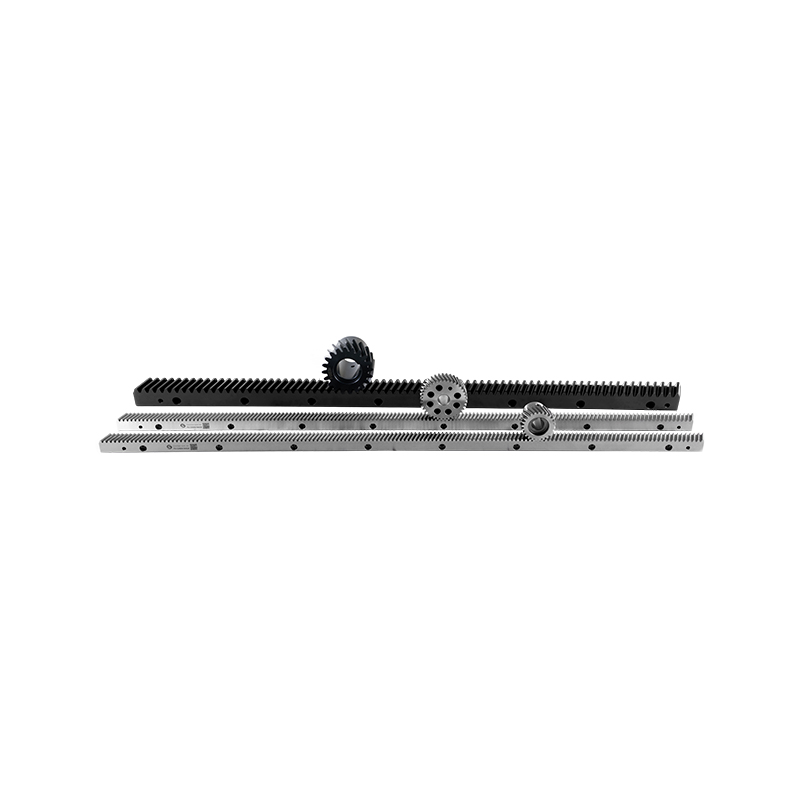

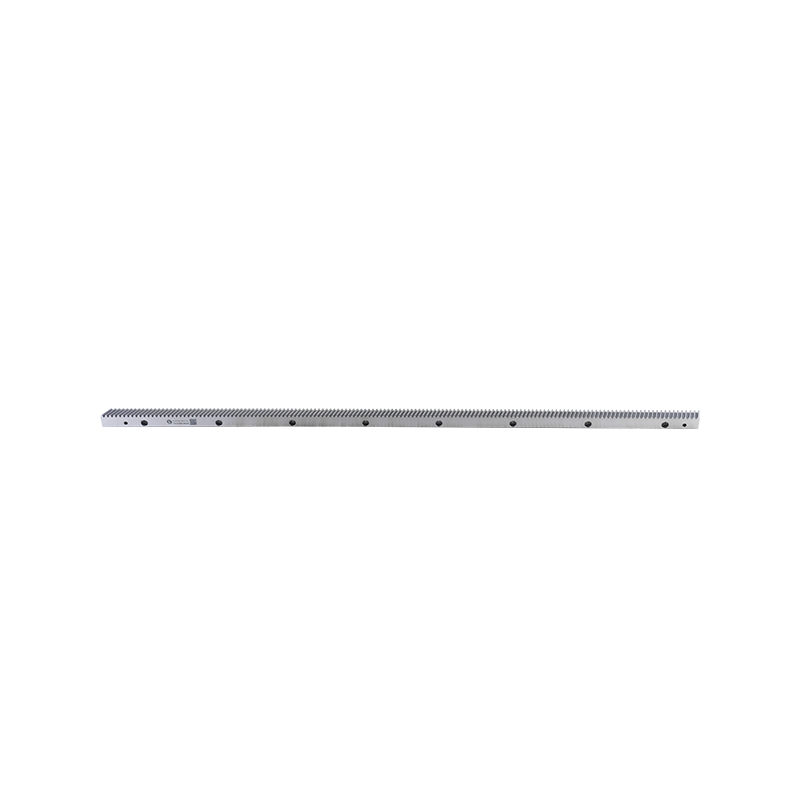

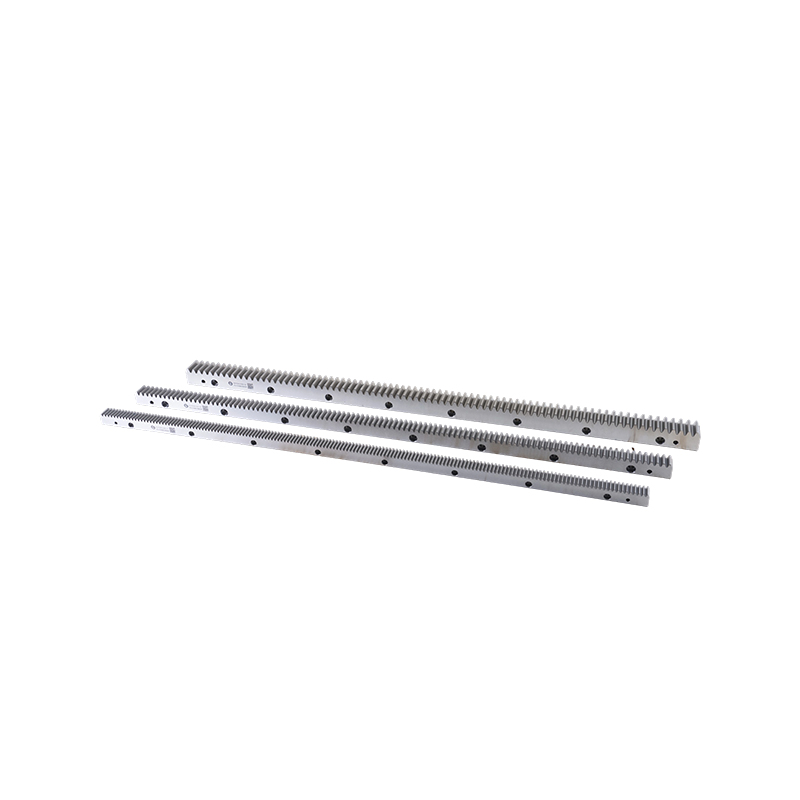

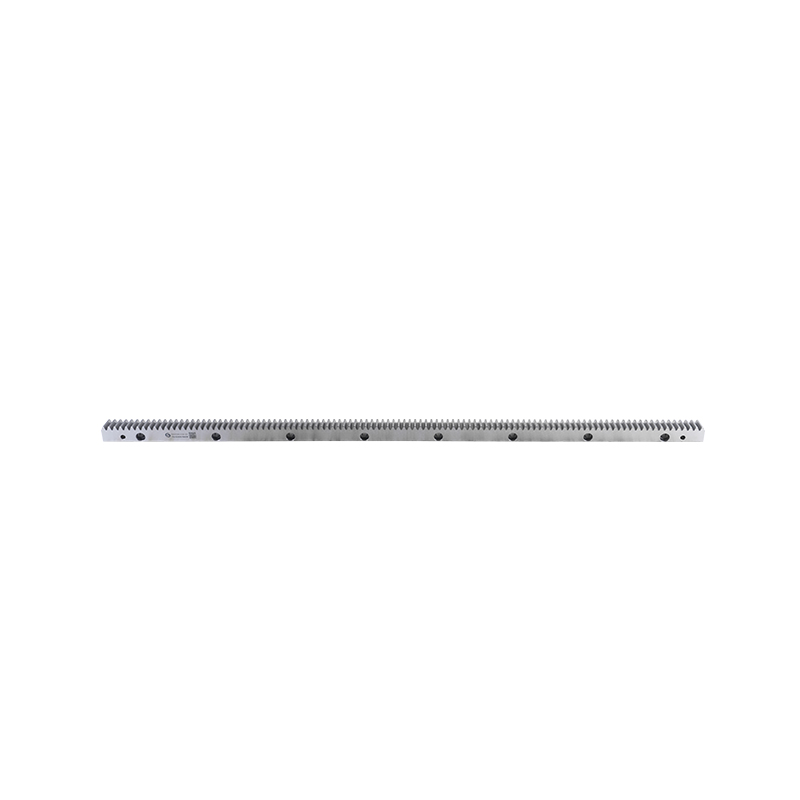

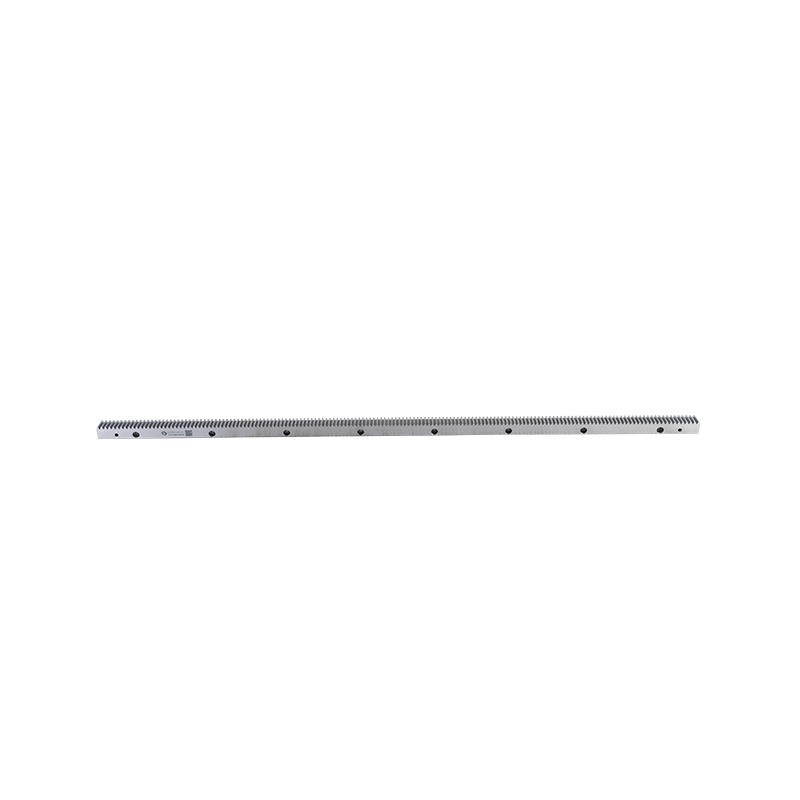

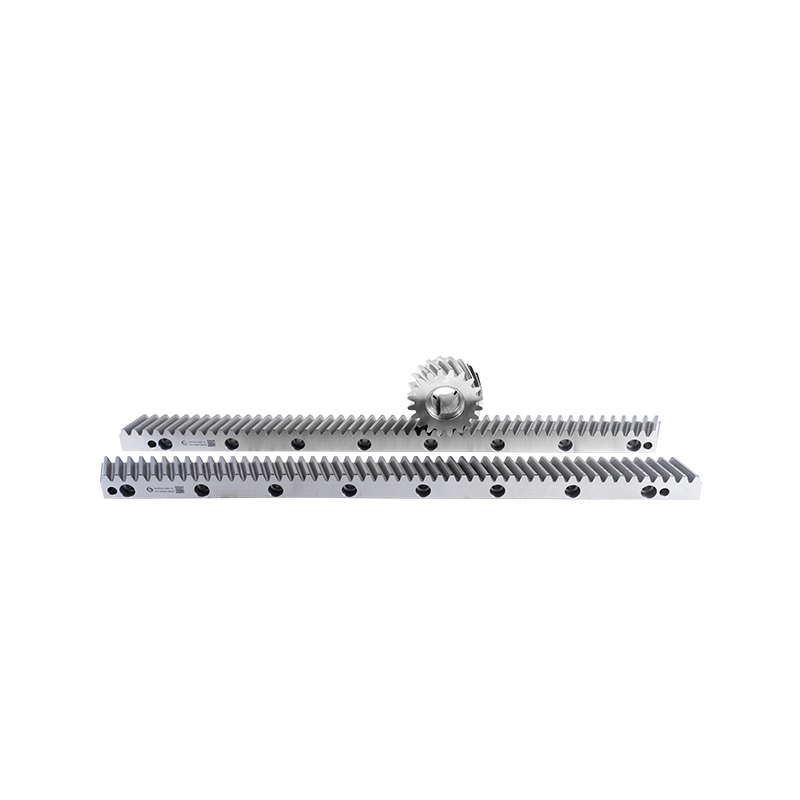

DIN6 Высокоточная шлифованная и закаленная косозубая зубчатая рейка

Технические характеристики:
Класс точности: DIN6h25
Материал: C45 / 40Cr / 42CrMo
Тип: Винтовая стойка
Lечение зубов: Земля
Процесс закалки: индукционная закалка поверхности зуба при полной закалке (HRC50–55)
Bоковые стороны земли: Включено
Угол правой руки: 19°31'42”
Угол давления: 20°
Общая погрешность шага: 0,036 мм/1000 мм

Высокоточная шлифованная косозубая зубчатая рейка Yuchen - выдающаяся инновация, спроектированная с учетом меняющихся требований систем движения высокого класса. Обладая многолетним опытом в области механических трансмиссий, компания Yuchen объединяет передовые методы обработки, качественные материалы и строгий контроль качества для создания зубчатой рейки, которая выводит производительность на новый уровень в прецизионных приложениях.

Прецизионная обработка за пределами обычного
Изготовленная с использованием современных пятикоординатных шлифовальных центров, эта рейка подвергается сверхтонкому микрошлифованию. Шероховатость поверхности шестерни снижается до Ra ≤ 0,8, при этом погрешность профиля зуба строго контролируется в пределах ±5 мкм. Стойка, имеющая класс ISO 6 или выше, обеспечивает зеркальное качество поверхности, гарантируя сверхплавное зацепление без люфта. Это обеспечивает меньшую вибрацию, стабильную работу и постоянную точность —важнейшая основа для современных систем автоматизации и оборудования с ЧПУ.

Современные материалы и термическая обработка
Dля удовлетворения сложных промышленных условий выбираются только высокопрочные материалы, такие как легированная сталь SCM440. В процессе вакуумной цементации и закалки поверхность шестерни образует упрочненный слой толщиной до 2,5 мм, достигающий твердости HRC50–55. Это значительно повышает износостойкость, усталостную прочность и динамическую нагрузочную способность (до 2000 Н/мм²), утроив срок службы изделия по сравнению с обычными зубчатыми рейками. Пользователи получают выгоду от снижения частоты технического обслуживания и снижения затрат на замену с течением времени.

Bескомпромиссный контроль качества
Каждая зубчатая рейка проходит 18 строгих процедур контроля качества от поступления сырья до окончательной поставки. Оснащенный КИМ и прецизионными центрами измерения зубчатых передач, Yuchen обеспечивает полную проверку каждой рейки на точность размеров и соответствие зубчатых передач. Продукция поставляется в полном соответствии со стандартами ISO 9001:2015, что гарантирует стабильную и высокую производительность.

Dоказанная надежность в сложных приложениях
В робототехнике точность позиционирования стойки ±20 мкм позволяет роботизированным рукам с легкостью выполнять точную сборку. На высокопроизводительных станках с ЧПУ накопленная погрешность шага всего 0,036 мм на 1000 мм обеспечивает равномерную обработку на микронном уровне. Dаже в суровых условиях, таких как аэрокосмические испытательные платформы, дополнительные антикоррозионные покрытия обеспечивают стабильную работу в экстремальных условиях. Bлагодаря своей высокой точности, жесткости и длительному сроку службы эта зубчатая рейка пользуется все большей популярностью у крупных производителей и стала надежной отечественной альтернативой импортным компонентам.

Dвижущая сила будущего точного движения
Успех косозубой зубчатой рейки компании Yuchen знаменует собой поворотный момент на пути Китая к независимым инновациям в области прецизионной трансмиссии. Он не только отражает инженерные возможности Юйчэня, но и оказывает надежную поддержку модернизации интеллектуального производства в различных секторах. От лаборатории до мастерской он иллюстрирует силу и потенциал китайского точного машиностроения на мировой арене.
