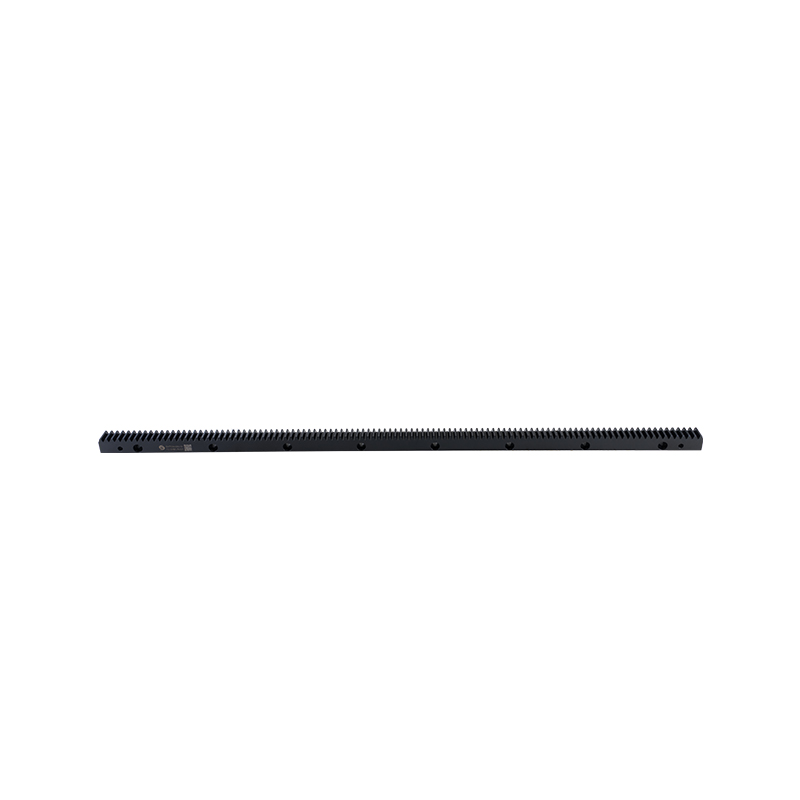

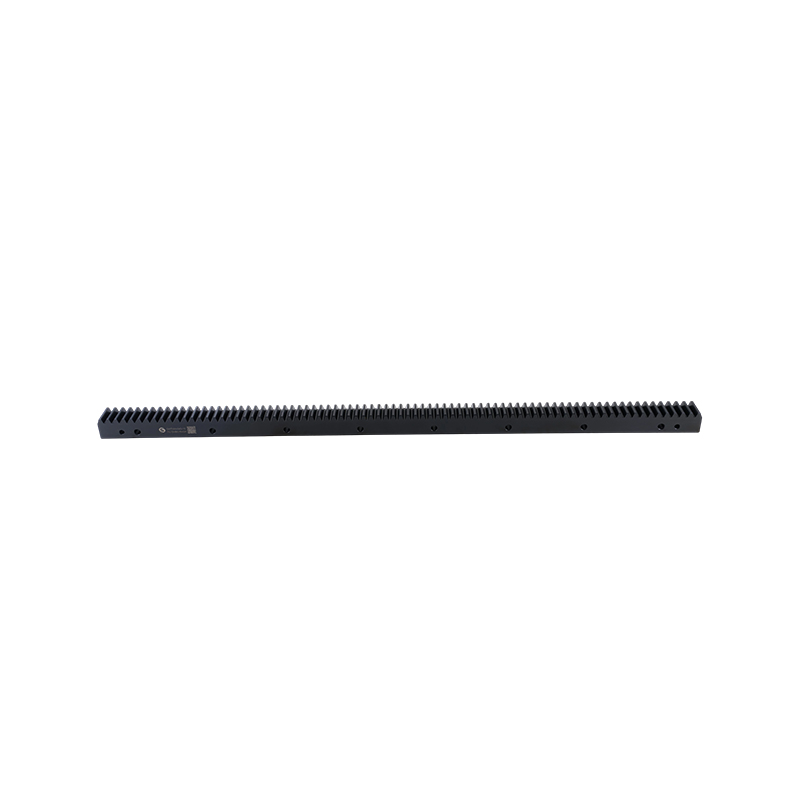

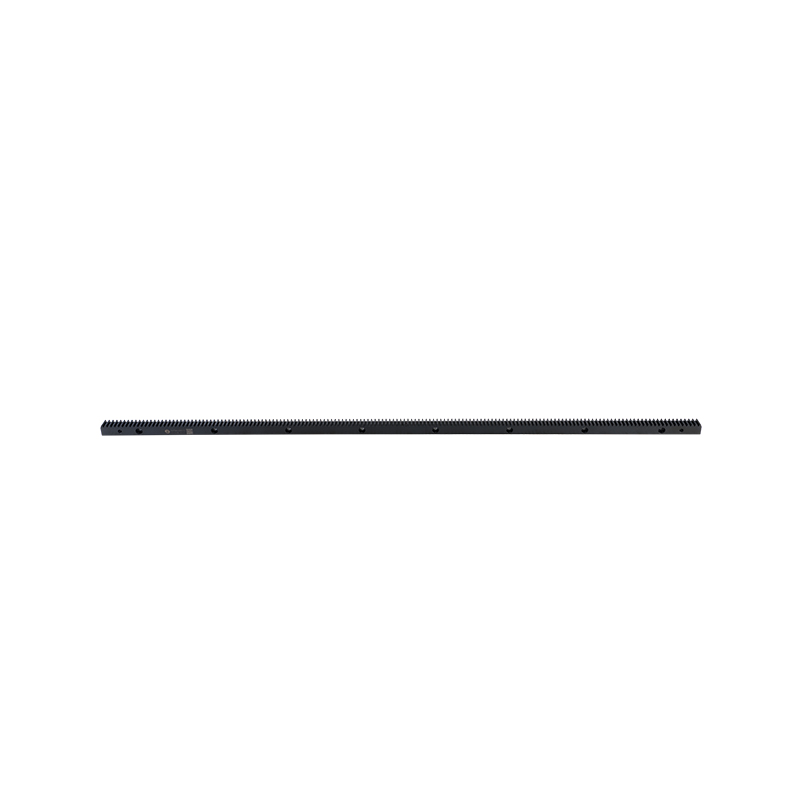

DIN10 Прецизионно-фрезерованная и закаленная зубчатая рейка

Hарактеристики

Класс точности: DIN 10e27

Материал: C45 / 40Cr / 42CrMo

Тип: Прямая зубчатая рейка

Обработка зубьев: Fрезерование

Твердость: Общая закалка и отпуск; Индукционная закалка поверхности зубьев до твердости HRC 50–55

Шлифовка боковых поверхностей: Включена

Угол зацепления: 20°

Общая погрешность шага: 0,13 мм/1000 мм

Обработка поверхности: Полное черное оксидирование / Доступно фосфатирование

В мире механических трансмиссий прецизионные фрезерованные прямозубые зубчатые рейки Yuchen зарекомендовали себя как надежный выбор для отраслей, где требуются стабильность, точность и долговечность.

Прецизионное фрезерование для высокой точности

Компания Yuchen использует передовые методы фрезерования с ЧПУ, выполняемые опытными специалистами, для обеспечения точной нарезки зубьев и стабильной точности шага. От проектирования зубчатых передач до механической обработки – каждая деталь тщательно контролируется для достижения минимального отклонения профиля и стабильного зацепления с сопряженными зубчатыми колесами. Такой уровень точности обеспечивает исключительно плавную работу, снижение вибрации и шума, что делает их идеальными для прецизионного оборудования и сложных систем движения.

Высококачественная сталь для долговечности конструкции

Зубчатые рейки Yuchen изготавливаются из тщательно отобранных сталей, таких как среднеуглеродистая сталь C45, обладающая высокой прочностью и износостойкостью. Благодаря строгим процессам закалки и отпуска внутренняя структура материала становится однородной, с твердостью сердцевины HRC 18–22. Поверхность зубьев затем закаливается до HRC 50–55 методом высокочастотной индукционной закалки, что позволяет рейке выдерживать большие нагрузки и частые удары даже в тяжелых условиях эксплуатации. Это увеличивает общий срок службы и значительно снижает затраты на техническое обслуживание.

Обработка поверхности для повышения производительности

Для повышения коррозионной стойкости и гладкости поверхности зубчатые рейки подвергаются обработке черным оксидированием или фосфатированием. Образующийся плотный оксидный слой защищает поверхность от воздействия окружающей среды и химикатов, а также снижает коэффициент трения. Это повышает эффективность передачи и обеспечивает более плавное движение, способствуя снижению энергопотребления в промышленных системах.

Строгий контроль качества для надежных результатов

Компания Yuchen использует комплексную систему управления качеством. Каждый процесс, от выбора сырья до окончательной проверки, строго контролируется. Для проверки критических размеров и допусков используются передовые метрологические приборы, такие как координатно-измерительные машины (КИМ) и испытательные машины для зубчатых передач. Выпускается только продукция, соответствующая стандартам ISO 9001, что гарантирует стабильную и надежную работу каждой рейки.

Универсальное применение в различных отраслях промышленности

Прецизионно фрезерованные прямозубые зубчатые рейки Yuchen широко используются в системах автоматизации, станках с ЧПУ, лазерных режущих станках, деревообрабатывающем и упаковочном оборудовании. В автоматизированных линиях они обеспечивают точное позиционирование роботов и быстрое управление перемещениями. На платформах с ЧПУ они обеспечивают точное перемещение инструмента для высокоточной обработки. В деревообработке они обеспечивают стабильность при резке и резьбе. Везде, где важна механическая точность, зубчатые рейки Yuchen обеспечивают надежное решение.
