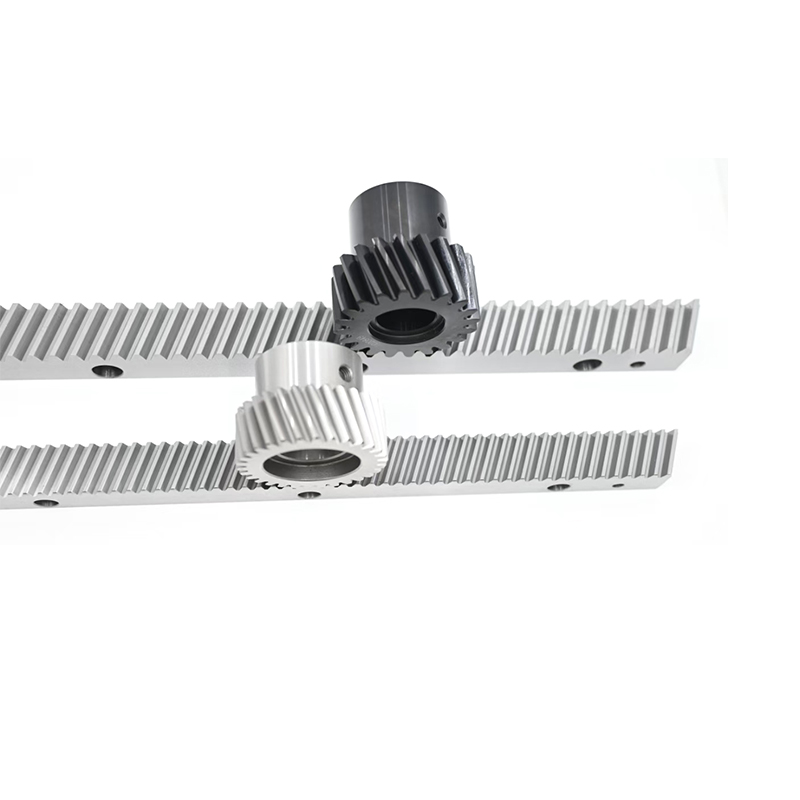

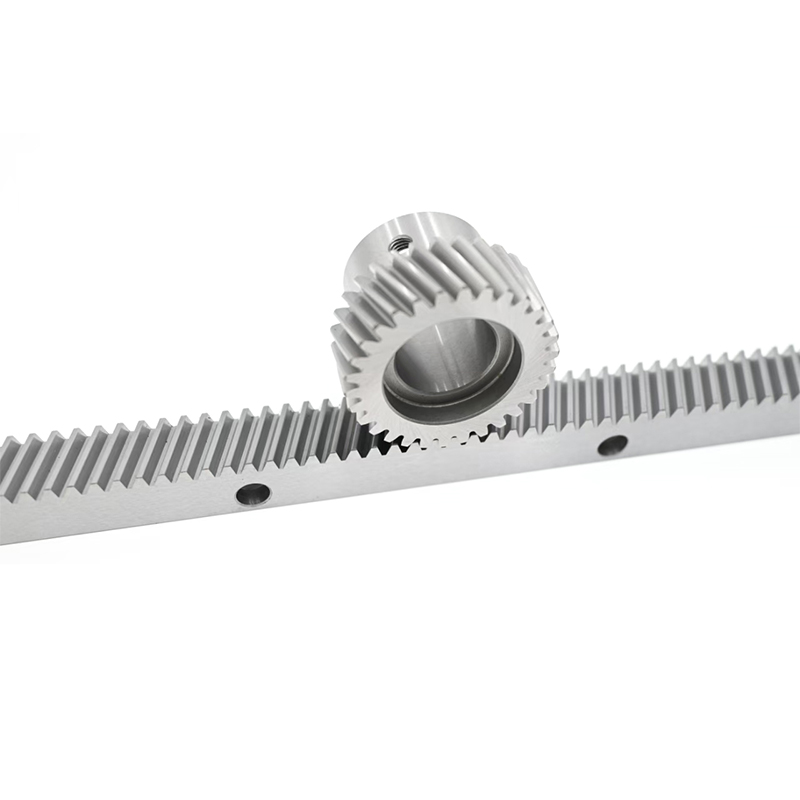

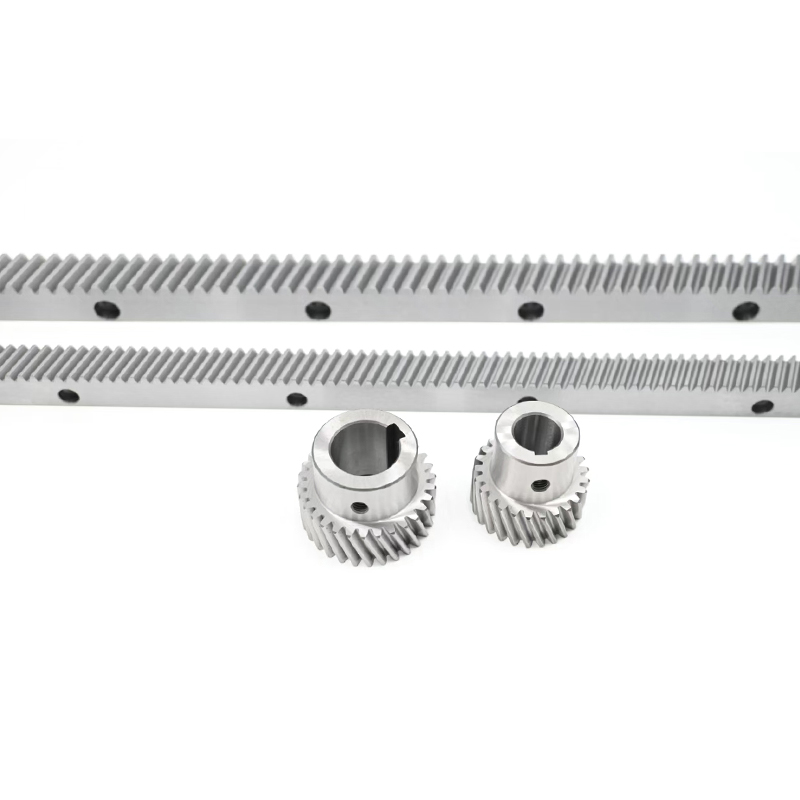

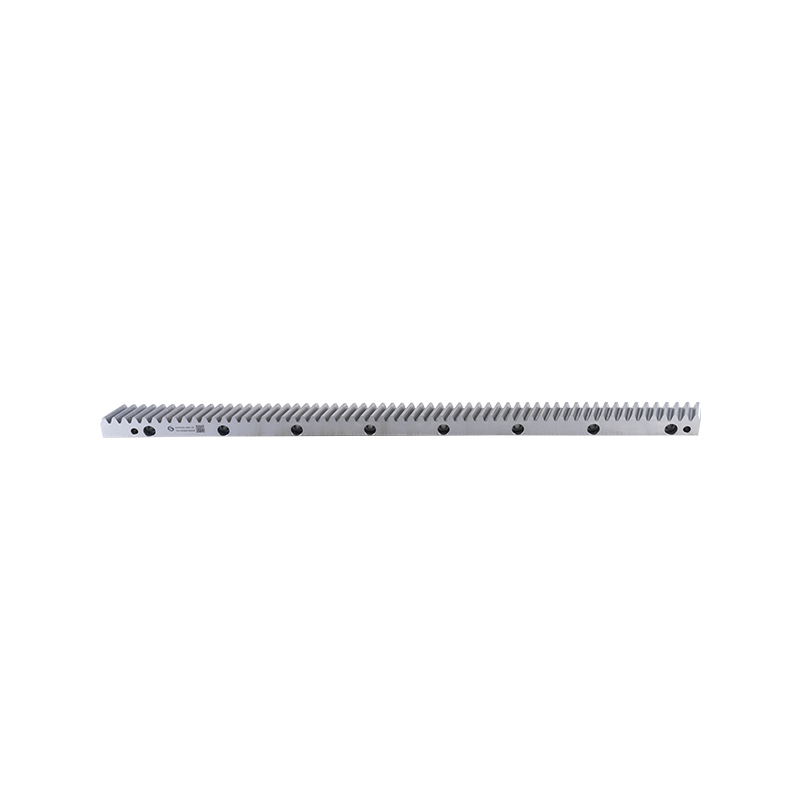

Стойка косозубой передачи DIN8 с прецизионной фрезеровкой и закалкой

Дом / Продукт / Стойка винтовой передачи / Стойка косозубой передачи DIN8 с прецизионной фрезеровкой и закалкой
Стойка косозубой передачи DIN8 с прецизионной фрезеровкой и закалкой
  • Стойка косозубой передачи DIN8 с прецизионной фрезеровкой и закалкой
  • Стойка косозубой передачи DIN8 с прецизионной фрезеровкой и закалкой
  • Стойка косозубой передачи DIN8 с прецизионной фрезеровкой и закалкой
  • Стойка косозубой передачи DIN8 с прецизионной фрезеровкой и закалкой
  • Стойка косозубой передачи DIN8 с прецизионной фрезеровкой и закалкой
Стойка винтовой передачи

Стойка косозубой передачи DIN8 с прецизионной фрезеровкой и закалкой

Технические характеристики:
Класс точности: DIN8e27
Материал: C45 / 40Cr / 42CrMo
Тип: Винтовая стойка
Лечение зубов: фрезерование
Закалка: общий отпуск до HRC18–20; без высокочастотной поверхностной закалки
Боковые стороны земли: Включено
Угол правой руки: 19°31'42”
Угол давления: 20°
Общая погрешность шага: 0,08 мм/1000 мм

Косозубая зубчатая рейка класса DIN8 от Yuchen представляет собой компонент линейной трансмиссии средней точности, разработанный в соответствии со стандартами DIN. Он хорошо подходит для общих приложений автоматизации и позиционирования, где сверхвысокая точность не является обязательной.

Точность производительности:
Изготовленная с допуском DIN 8, зубчатая рейка обеспечивает контролируемый профиль зубьев и совокупные погрешности шага. Он обеспечивает надежное линейное движение и повторяемое позиционирование в таких системах, как стандартные гравировальные станки с ЧПУ и автоматизированные сборочные линии.

Материалы и обработка:
Зубчатые рейки обычно изготавливаются из стали C45 или среднеуглеродистых легированных сталей, таких как 40Cr и 42CrMo. После прохождения процесса отпуска весь корпус зуба достигает твердости HRC18–22, достигая баланса между износостойкостью, прочностью и ударной вязкостью. Это позволяет зубчатой рейке выдерживать умеренные ударные нагрузки в динамических условиях.

Основные характеристики:
Компания Yuchen использует передовое производственное оборудование и строгую систему контроля качества для производства косозубых зубчатых реек с плавной работой и низким уровнем шума. Возможна настройка таких параметров, как модуль, длина и специальные профили, для соответствия различным нестандартным приложениям.

Приложения:
Эти зубчатые рейки широко используются в промышленной автоматизации, включая портальных роботов, конвейерные системы, деревообрабатывающее оборудование, такое как гравировальные и кромкооблицовочные машины, а также упаковочное оборудование, такое как системы наполнения и сортировки. Они обеспечивают стабильное и надежное решение для линейной трансмиссии в сложных промышленных условиях.

Свяжитесь с нами
ПРЕДВАРИТЕЛЬНОV：Стойка косозубой передачи DIN10 с прецизионной фрезеровкой и закалкой
СЛЕДУЮЩИЙ：Высокоточная шлифованная и закаленная винтовая зубчатая рейка DIN6

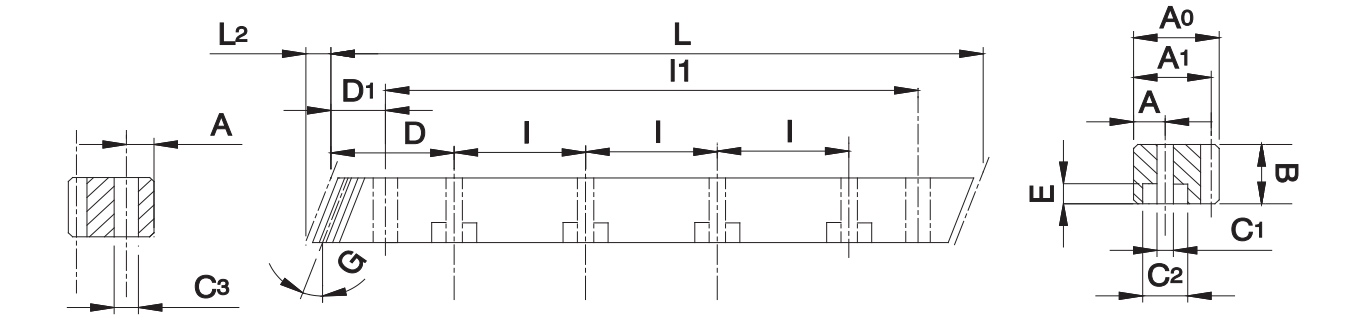

  • Код Модуль Л Л2 ЗубНет. Б А0 А1 Д Я Отверстие № А С1 С2 Е Д1 Я1 С3
    CHTMQ 010 05 1 500 3.14 150 15 15 14 - - - - - - - - - -
    CHTMQ 015 05 1.5 500 6.7 100 19 19 17.5 62.5 125 4 8 7 11 7 31.7 436.6 5.7
    CHTMQ 015 10 1.5 1000 6.7 200 19 19 17.5 62.5 125 8 8 7 11 7 31.7 936.6 5.7
    CHTMQ 020 05 2 500 8.5 75 24 24 22 62.5 125 4 8 7 11 7 31.7 436.6 5.7
    CHTMQ 020 10 2 1000 8.5 150 24 24 22 62.5 125 8 8 7 11 7 31.7 936.6 5.7
    CHTMQ 030 05 3 500 10.3 50 29 29 26 62.5 125 4 9 10 15 9 35 430 7.7
    CHTMQ 030 10 3 1000 10.3 100 29 29 26 62.5 125 8 9 10 15 9 35 930 7.7
    CHTMQ 040 05 4 506.67 13.8 38 39 39 35 62.5 125 4 12 10 15 9 33.3 433 7.7
    CHTMQ 040 10 4 1000 13.8 75 39 39 35 62.5 125 8 12 10 15 9 33.3 933.4 7.7
    CHTMQ 050 05 5 500 17.4 30 49 39 34 62.5 125 4 12 14 20 13 37.5 425 11.7
    CHTMQ 050 10 5 1000 17.4 60 49 39 34 62.5 125 8 12 14 20 13 37.5 925 11.7
    CHTMQ 060 05 6 500 20.9 25 59 49 43 62.5 125 4 16 18 26 17 37.5 425 15.7
    CHTMQ 060 10 6 1000 20.9 50 59 49 43 62.5 125 8 16 18 26 17 37.5 925 15.7
    CHTMQ 080 05 8 480 28 18 79 79 71 60 120 4 25 22 33 21 120 240 19.7
    CHTMQ 080 10 8 960 28 36 79 79 71 60 120 8 25 22 33 21 120 720 19.7
    CHTMQ 100 10 10 1000 35.11 30 99 99 89 62.5 125 8 32 33 48 32 125 750 19.7
